一、概述
TLP系列压力控制器用于保护制冷或空调装置的压缩机，使之免于吸气压力过低或排气压力过高。
TLP系列压力控制器也可用于停止压缩机及空气冷凝器的风扇。
TLP系列压力控制器还可以用于水泵，消防，锅炉，液压，熨烫，真空等设备。
TLP系列压力控制器有单刀双掷（SPDT）单刀双掷（DPST）双刀双掷（DPDT）三种形式的切换开关，动作值可根据需要的压力来确定。
TLP系列压力控制器配有铜质气箱接头，用于氨利昂制冷剂系统，也可以配不锈钢材质气箱接头，可满足液氨等带腐蚀性气体或液压系统。
TLP系列压力控制器灵巧的微动开关结构确保了可靠的快速转换功能。
二、技术参数
| 环境温度 | -40~+60℃ |
|---|---|
| 介质温度 | -40~+120℃ |
| 电线连接 | 进线孔直径为15mm |
| 最高工作压力 | |
| 低压端 | 1MPa |
| 高压端 | 3MPa |
| 最高实验压力 | |
| 低压端 | 1.65MPa |
| 高压端 | 3.3MPa |

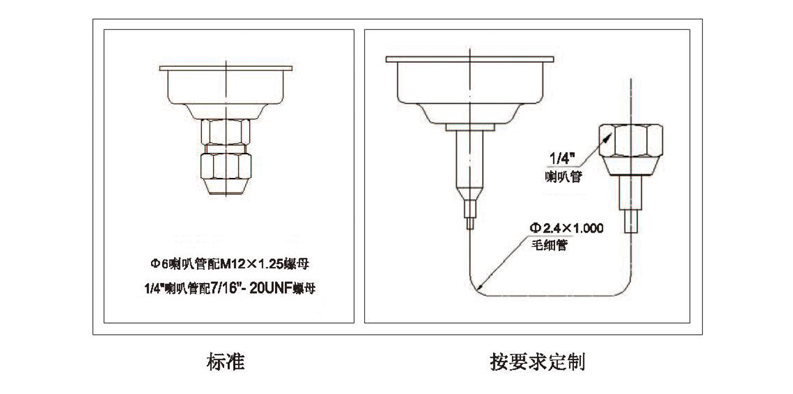

三、连接方式
四、订货
特殊要求请在型号后面加英文字母后缀表示举例：
E--表示英制7/16-20UNF螺纹连接。
MG--表示长度为1m的毛细管连接。
A--表示不锈钢气箱部件
定制螺纹接头 例如：（RC1/4，NPT1/4M，G1/4等）
M：表示外螺纹 F：表示内螺纹
五、型号与参数（单位：MPa）
| 形式 | 型号 | 低压 | 复位形式 | 最大实验压力 | |||
|---|---|---|---|---|---|---|---|
| 调节范围 | 压差 | 低压 | 高压 | 低压 | 高压 | ||
| 低压(L.P.) | TLP2 | 0-0.2 | 0.04-0.1 | 自动 | 1.7 | ||

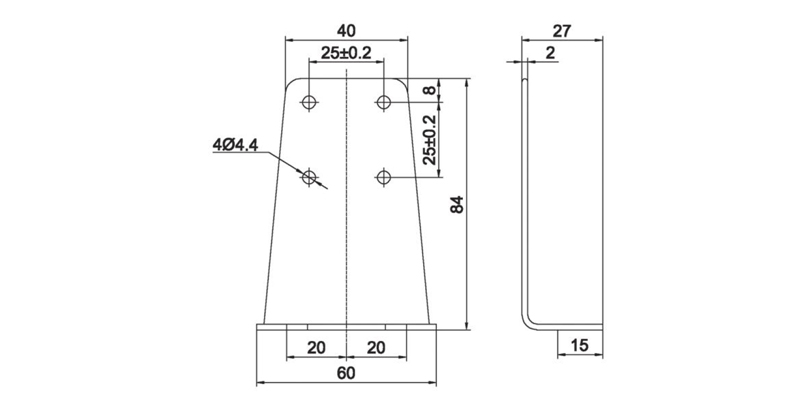

六、标准附件及尺寸（单位：mm）
七、触点形式
| 形式 | 型号 | 复位形式 | 触点形式 | 说明 |
|---|---|---|---|---|
| 低压 | TLP2 | 自动 |
|
①：公共触点 ①-③：压力上升时接通 ①-⑤：压力下降时接通 M：手动复位 |
八、外形尺寸（单位：mm）
单组
| 形式 | A | B | C |
|---|---|---|---|
| 低压 | 34.4 | 36 | 22.4 |
| 高压 | 22 | 32.7 | 18.5 |
