一、概述
基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。

二、特点
无活动部件,免维护,安装方便,一种型号使用多种管径要求。开关量连续可调,压力损失低,结构紧凑,LED显示流动趋势及开关状态。

三、适用场合
液气两用型,可用于气动和液压系统,可用于循环水/却小叶及润滑油的断流监测,以及泵的空转保护。




设定范围 1...150cm/s(水)
3...300cm/s(油)
20...2000cm/s(空气)
信号输出 PNP,NPN,继电器
常开+常闭(SPDT)
供电 24V±20%DC或230V±15%AC
接通电流 最大400mA(PNP或NPN型)
最大1A@48V  ac/dc(继电器型)
空载电流 最大80mA
流量指示 LED排(6个)
设定方式 电位计设定
耐压范围 100bar
温度梯度 4℃/s
响应时间 1-13s,典型值2s
初始化时间 8s
电气保护 相反,短路,过载保护
防护等级 IP67
介质温度 -20--80℃
环境温度 -20--80℃
储存温度 -20--100℃
接线方式 M12接插件/直接,附2米线可选
材质 探头:不锈钢
外壳:不锈钢
重量 0.4KG


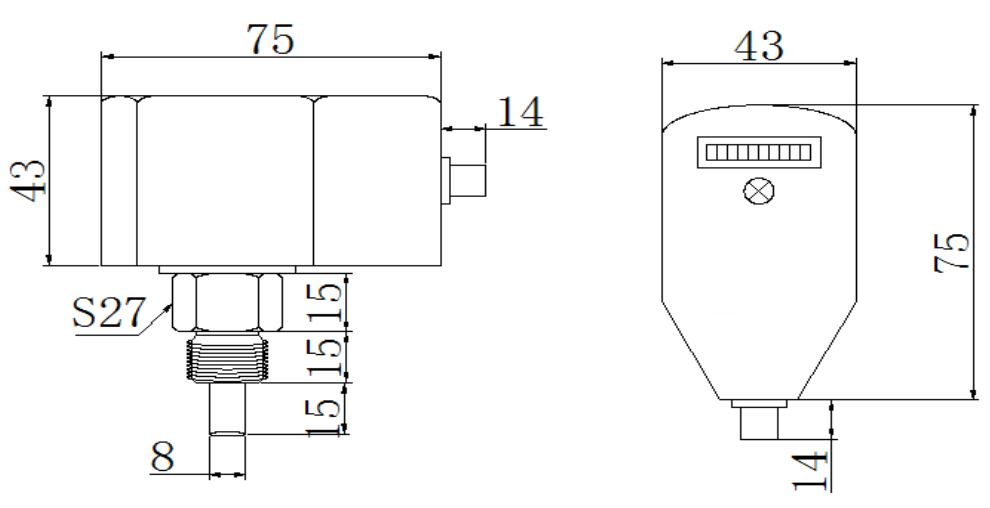

LED功能及设定(开关量型)
○红色LED亮:断流货流速低于设定值开关释放或模拟量出于4mA
○黄色LED亮:流速等于设定值开关动作
○黄色及绿色LED亮:流速大于设定值,绿灯变亮越多表明流速越大
将流量开关庄海,使介质以需要检测的流速流动,调整电位计,使第一个绿色LED恰好变亮.伺候当流速低于当前值时,开关就释放.若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些






TXZL12- G12 H G P R C 详述
TXZL12-





TXZL12系列电子式流量开关(传感器)

G12




接口螺纹G1/2

G14




接口螺纹G1/4


H



接口螺纹外螺纹



G


直流24V±20%供电




P

PNP输出




N

NPN输出




C

继电器输出





R
常开+常闭输出(SPDT)






C 接插件式






Z 直接附线
配件选型

ZL04- PU 02 M Z 详述
ZL04-



M12四芯附线接插件
SL04-



自接线式M12附线接插件

PU


PUR材质


02

2米长


05

5米长


10

10米长



M
母插头




Z 直型




W 弯型
