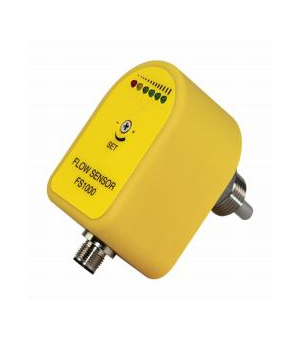

一、概述
热传温差的原理并不复杂,它是利用热的传播扩散特性,将高温区域向低温区域传递热量,应用在流量检测方面,表现区域温差的值对应流量的大小。
热传温差的工作原理,在封闭的探头内放置发热模块及感温模块,探头的热传温差值与被测量介质流速密切相关,当管道内介质以稳定的流速流动时,感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时,感热模块会传出随之变化的温差信号,经过处理器将对应流速的结果输出。

二、特点
1、同时检测流量和温度的变化,并能信号输出;
2、没有任何活动部件,因此与机械式流量开关相比它不会因为腐蚀、断裂、挡板变形等原因而造成失灵;
3、适用于不同介质的流量监控,包括一些不纯净的液体和气体介质;

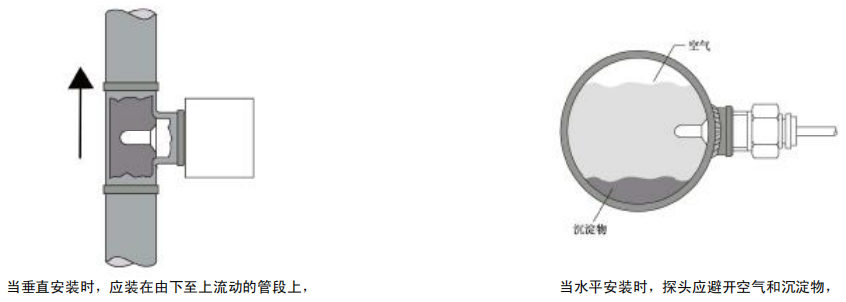

4、插入式安装方式,满足多种管径安装要求;
5、流量监测范围宽,精度高,可满足客户对流体不同流速的控制要求;
6、数字显示介质流动的状态;
7、按键设置参数,操作简便;
8、超长的使用寿命与免维护设计相结合,让您的设备彰显巨大的竞争优势。

三、适用场合
诸多的产品优势已经在工业电炉、焊接设备、激光设备、微波设备、玻璃机械、润滑机械、印刷机械、机床,已经大型变压器等领域得到充分的发挥。







基本参数
介质 液体,气体

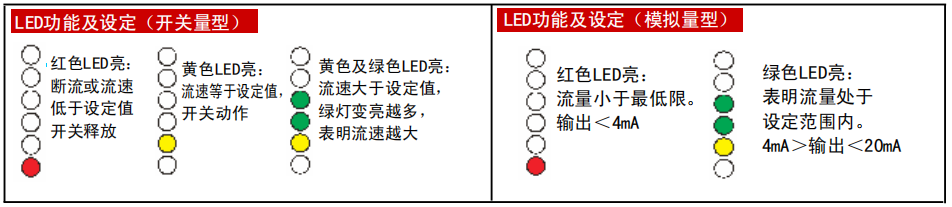

监控功能 报警指示 LED(red)
信号输出 继电器,PNP,模拟4…20mA
最大负载 继电器<1A;PNP<150mA;模拟<500Ω
温度范围 介质 -20℃~80℃
环境 -20℃~80℃
电气参数
工作电压 DC24V (18~32V)
空载电流 <80 mA
状态指示 4位7段LED指示灯
防护等级 IP67
接插件 M12接插件,五芯
流量监控
调整范围 1~150 cm/s
3~300 cm/s
200~2000 cm/s
重复精度 ±2 %
初始化时间 大约18s

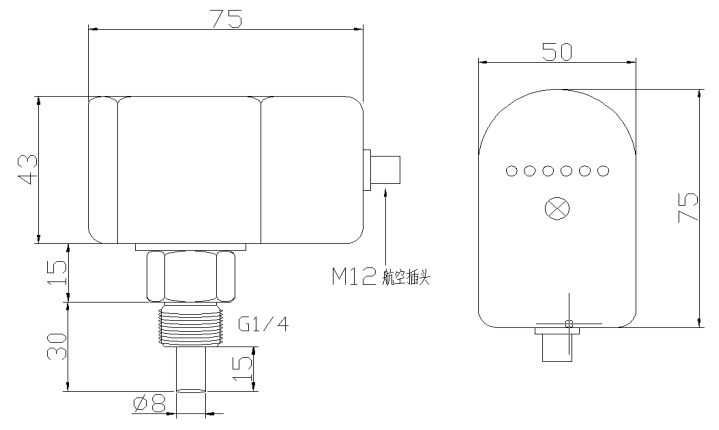

机械参数
耐压 100 bar
材质 外壳 不锈钢
探头 不锈钢
重量 0.4kg






TXZL100- G12 E D P P N Q 详述
TXZL100-






流量一体监控器

G12





接口螺纹 G1/2

G14





接口螺纹 G1/4


E




外螺纹



D



直流24V±20%供电




N


无SP1输出




P


SP1-PNP输出




R


SP1-常开+常闭输出





N

无SP2输出





P

SP2-PNP输出





R

SP2-常开+常闭输出






A
标准4-20mA输出







Q M12接插件式







C 直接附线式



接插件

CE 05 - F I 02 详述
CS




自接线式
CE




附线式

04-


4芯

05-


5芯



F

母插头




I
直头




L
弯头





02 2米





NA 需要长度
