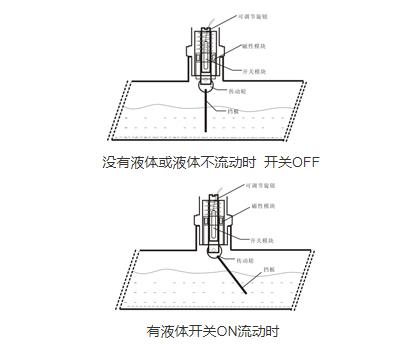

挡板式流量开关的安装位置一般安装在水泵出水口到设备出水口的这段管路中,最好不要安装在水泵的吸入口的管路上,这样容易使水泵无法正常吸水,水流开关也无法打开,对于这点需要特别注意。挡板式流量开关允许水平(塑料部分在上)和垂直安装,示意图如下:


挡板式流量开关的安装 技术资讯




安装挡板式流量开关时需要注意管道中的水流方


向一定要和水流开关上部铜壳体上的箭头方向一致,否则水流开关无法工作。


电气输出和流量调整


挡板式流量开关可以根据需要由ACOL工厂进行常开或常闭的SPDT无源干接点输出,如果客户现场需要调整可以使用内六角逆时针拧松M3紧定螺丝,小心拔下塑料件,从拔出的相反方向插入,在通常情况下,流量保护值在工厂已经标定好并在型号上能体现出来,且内六角已被红漆或胶覆盖,如果现场不得不调整,可以去除顶部的红漆或胶,松开内六角螺丝,即可通过调整塑料杆(内有磁敏开关)来重新设定流量保护值。对于对水流量要求比较严格的还必须在安装有流量计的测试台进行重新标定保护流量值,对于对流量要求不高的需要使用万用表的电阻档测量流量开关的两根线的通断,首先用手模拟水流推动挡板看万用表上是否出现通断状态变化,手推动挡板的力即相当于水流量的大小,调整好后使用内六角小心拧紧M3紧定螺丝,如果拧的过度可能导致磁敏开关的玻璃管破碎而失效。


流量开关输出开关点设定


常开(N.O)触点的设定方法


常开点是指无流量或流量少时,开关是断开的,只有流量增大到一定值时才闭合。塑料杆沿着水流方向移动增加流量设定值,塑料杆沿着水流反方向移动流量减少设定值。


常闭(N.C)触点的设定方法


常闭点是指无流量或流量少时,开关是闭合的,只有流量增大到一定值时才断开。塑料杆沿着水流方向移动增加流量设定值,塑料杆沿着水流反方向移动流量减少设定值。
